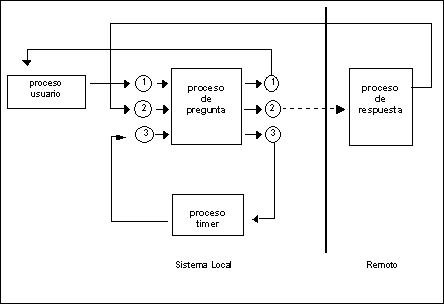

Esquema de Procesos:



PP:  Proceso Pregunta
PR: Proceso Respuesta

PEn: puerta de entrada n-esima
PSn: puerta de salida n-esima


PP : Recibe mensaje en puerta PE1, desde usuario.

PP : Construye mensaje y lo despacha hacia PR por la puerta de salida PS2.


Al mismo tiempo construye un mensaje para proceso timer el que contiene tiempo t y datos, enviándolo por la puerta PS3.

Finalmente actualiza sus datos privados para definir su estado y espera respuesta por puerta PE2, cerrando puerta PE1.

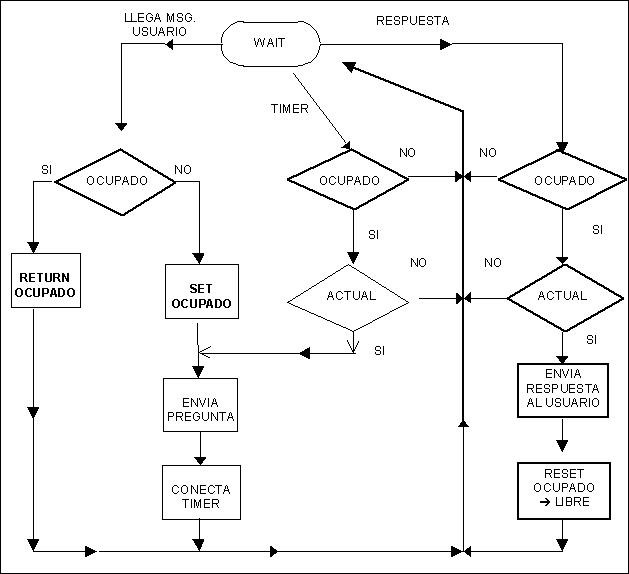

PP : Próximo evento:

 - Recibe respuesta por PE2, se construye un mensaje y se envía al usuario por PS1 y el proceso vuelva al estado no ocupado.  (acepta nueva solicitud).

 - Señal de time-out, se recibe por la PE3, puede ser de la pregunta actual o de la anterior.


 . Anterior:  Tarea ya completada, debemos poder hacer distinción, colocando un rótulo a la actividad y a los datos enviados al timer.  Otra alternativa es desligar timer.

 . Actual:  El mensaje debe ser retransmitido y tenemos un nuevo problema.

 Si la respuesta original no está perdida, sino sólo demorada, su llegada completará la operación (retransmisión).


La respuesta a la retransmisión puede llegar durante la siguiente actividad y deberá ser reconocida como respuesta a una pregunta antigua (duplicado) y descartada.

PROTOCOLO PREGUNTA RESPUESTA - 2



• Un protocolo se define en función de su sintaxis, de su semántica y es implementado por 2 procesos (1 en cada máquina).

• La definición de una implementación describe las acciones que se requiere de cada proceso.
