Índice
Capítulo 1
- Descripación del Trabajo
- Objetivos Generales
- Objetivos Especìficos
- Metodologìa del TrabajoCapítulo 2
- Historia del cableado submarino
- Evolución del cable
- Estructura y Clasificación del cable submarino
- Requisitos básicos de los cables submarinosCapítulo 3
- Instalación del cable submarino
- Tipos de servicios
- Tarifas
- ProveedoresCapítulo 4
- Comparación del cable submarino con cable terrestre y tecnologìa satelital
- Diferentes Instalaciones
- Una alternativa más
- El futuroCapítulo 5
- Conclusión y fuentes de información
Capítulo 1
Descripción del trabajo
El trabajo consiste en una investigación del Sistema de Cableado Submarino y su evolución éste contiene definiciones, características, ventajas del sistema que estudiamos lo que nos permitirá tener una visión más amplia de este tema.
Objetivos Generales
Dar a conocer a través de esta página información sobre el funcionamiento y utilidades del cableado submarino.
Objetivos Específicos
- Dar a conocer la estructura y clasificación del cableado submarino.
- Entregar información sobre las instalaciones existentes.
- Señalar las ventajas que posee el cableado submarino
- Mostrar el futuro que posee este medio de transmisión de información.Metodología del Trabajo
La información fue recolectada principalmente en Internet y clasificamos el material más relevante para lograr los objetivos propuestos.
Capítulo 2
El cableado submarino no tiene más de 25 años, son la joya de las telecomunicaciones, viajan por todo el mundo y los tiburones se las comen a dentelladas.
Un poco de historia del cableado submarino
Aunque estas infraestructuras o, mejor dicho, lo que hoy entendemos con este concepto (cables de fibra óptica extendidos por el mar), son relativamente recientes, el origen del cable submarino es tan antiguo como las propias telecomunicaciones.
El primer cable que se extendió debajo del agua fue para cruzar el canal de La Mancha y surge a la par y, como consecuencia, de la aparición del telégrafo, el padre de las modernas TI, allá por 1860.
Siete años más tarde, se trazó el primer cableado transoceánico por el Atlántico, operación que se llevó a cabo con el barco llamado “The Great Eastern”.Actualmente, las redes submarinas han alcanzado nuevamente protagonismo de la mano de la fibra óptica, después de casi cien años viviendo en el más absoluto olvido. Y es que gracias al reinado del que disfruta la fibra y el servicio que presta para la transmisión de datos, en un momento en el que la Nueva Economía gira en torno a la velocidad de la información, el cableado vuelve a resurgir con fuerza, esta vez revestido de los últimos avances y respaldado por una fuerte infraestructura.
La demanda de más altas capacidades de red global crece día a día como resultado de dos fuerzas críticas. La primera es el inexorable ascenso de Internet; la segunda, es la desregularización en marcha de telecomunicaciones en todo el mundo. Estas dos fuerzas se están combinando para cambiar la configuración del negocio de cable submarino, situándolo en la primera línea de la demanda para el suministro de ancho de banda.
Evolución del cableado
A través del tiempo han nacido diferentes tipos de cables que se usan como medio de transmisión; estos han evolucionado y a continuación se presentan los tres tipos de cables usados:
Par Trenzado
Constituyen el modo más simple y económico de todos los medios de transmisión. Sin embargo, presentan una serie de inconvenientes en todo conductor, la resistencia eléctrica aumenta al disminuir la sección del conductor, por lo que hay que llegar a un compromiso entre volumen y peso, y la resistencia eléctrica del cable. Esta última está afectada directamente por la longitud máxima. Cuando se sobrepasan ciertas longitudes hay que recurrir al uso de repetidores para restablecer el nivel eléctrico de la señal.
Tanto la transmisión como la recepción utilizan un par de conductores que, si no están apantallados, son muy sensibles a interferencias y diafonías producidas por la inducción electromagnética de unos conductores en otros (motivo por el que en ocasiones percibimos conversaciones telefónicas ajenas a nuestro teléfono). Un cable apantallado es aquel que está protegido de las interferencias eléctricas externas, normalmente a través de un conductor eléctrico externo al cable, por ejemplo una malla.
Un modo de subsanar estas interferencias consiste en trenzar los pares de modo que las intensidades de transmisión y recepción anulen las perturbaciones electromagnéticas sobre otros conductores próximos. Esta es la razón por la que este tipo de cables se llaman de pares trenzados.Con este tipo de cables es posible alcanzar velocidades de transmisión comprendidas entre 2 Mbps y 100 Mbps en el caso de señales digitales.
. Existen dos tipos fundamentalmente:
Cable UTP: UTP son las siglas de Unshielded Twisted Pair. Es un cable de pares trenzados y sin recubrimiento metálico externo, de modo que es sensible a las interferencias; sin embargo, al estar trenzado compensa las inducciones electromagnéticas producidas por las líneas del mismo cable.
Cable STP: STP son las siglas de Shielded Twisted Pair. Este cable es semejante al UTP pero se le añade un recubrimiento metálico para evitar las interferencias externas. Por tanto, es un cable más protegido, pero menos flexible que el primero. el sistema de trenzado es idéntico al del cable UTP.
Estos cables de pares tienen aplicación en muchos campos. El cable de cuatro pares está siendo utilizado como la forma de cableado general en muchas empresas, como conductores para la transmisión telefónica de voz, transporte de datos, etc.

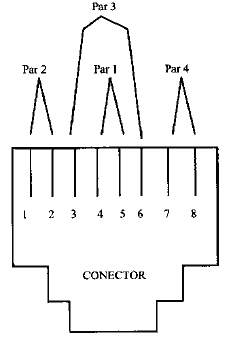

Cable de 4 pares
Cable Coaxial
Presenta propiedades mucho más favorables frente a interferencias y a la longitud de la línea de datos, de modo que el ancho de banda puede ser mayor. Esto permite una mayor concentración de las transmisiones analógicas o más capacidad de las transmisiones digitales.

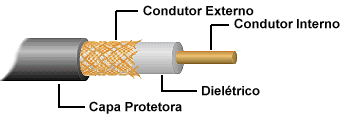

Su estructura es la de un cable formado por un conductor central macizo o compuesto por múltiples fibras a los que rodea un aislante dieléctrico de mayor diámetro. Una malla exterior aísla de interferencias al conductor central. Por último, utiliza un material aislante para recubrir y proteger todo el conjunto.Es capaz de llegar a anchos de banda comprendidos entre los 80 Mhz y los 400 Mhz (dependiendo de si es fino o grueso). Esto quiere decir que en transmisión de señal analógica seríamos capaces de tener, como mínimo del orden de 10.000 circuitos de voz.
Fibra Óptica
En el año 1954, Van Heel, Hopkins y Kapany publicaron un conjunto de artículos demostrando que podía aplicarse una capa de un material refrigente sobre un tubo de plástico o de vidrio, a fin de transmitir imágenes. Las primeras aplicaciones se realizaron con endoscopios, pero su aplicación a las redes no llegó hasta el año 1968 en el que se lograron fibras ópticas de bajo nivel de atenuación, por la empresa Corning en EE.UU.
La atenuación se logró reducir de 20 dB por km a 1 dB por km, mediante el empleo de silicio puro.La fibra óptica permite la transmisión de señales luminosas y es insensible a interferencias electromagnéticas externas. Cuando la señal supera frecuencias de 10¹º Hz hablamos de frecuencias ópticas. Los medios conductores metálicos son incapaces de soportar estas frecuencias tan elevadas y son necesarios medios de transmisión ópticos.
Por otra parte, la luz ambiental es una mezcla de señales de muchas frecuencias distintas, por lo que no es una buena fuente para ser utilizada en las transmisión de datos. Son necesarias fuentes especializadas:
Fuentes láser: a partir de la década de los sesenta se descubre el láser, una fuente luminosa de alta coherencia, es decir, que produce luz de una única frecuencia y toda la emisión se produce en fase.
Diodos láser: es una fuente semiconductora de emisión de láser de bajo precio.
Diodos LED: son semiconductores que producen luz cuando son excitados eléctricamente.

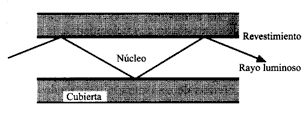

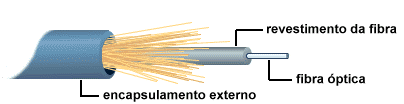

La composión del cable de fibra óptica consta de un núcleo, un revestimiento y una cubierta externa protectora. El núcleo es el conductor de la señal luminosa y su atenuación es despreciable. La señal es conducida por el interior de éste núcleo fibroso, sin poder escapar de él debido a las reflexiones internas y totales que se producen, impidiendo tanto el escape de energía hacia el exterior como la adicción de nuevas señales externas.
Actualmente se utilizan tres tipos de fibras ópticas para la transmisión de datos:
1. Fibra monomodo: Permite la transmisión de señales con ancho de banda hasta 2 GHz.
2. Fibra multimodo de índice gradual: Permite transmisiones de hasta 500 MHz.
3. Fibra multimodo de índice escalonado: Permite transmisiones de hasta 35 MHz.
Se han llegado a efectuar transmisiones de decenas de miles de llamadas telefónicas a través de una sola fibra, debido a su gran ancho de banda.
Otra ventaja es la gran fiabilidad, su tasa de error es mínima. Su peso y diámetro la hacen ideal frente a cables de pares o coaxiales. Normalmente se encuentra instalada en grupos, en forma de mangueras, con un núcleo metálico que les sirve de protección y soporte frente a las tensiones producidas.
Su principal inconveniente es la dificultad de realizar una buena conexión de distintas fibras con el fin de evitar reflexiones de la señal, así como su fragilidad.
Estas fibras se usan para transmisión de datos, pues ofrecen las siguientes ventajas:
Mayor velocidad de transmisión. La velocidad es la de la luz, mientras que en los medios convencionales va entre el 50% y el 80% de ésta.
Las materias primas para fabricar esta fibra son muy abundantes y se espera que bajen al precio de los cables convencionales.
La vida media operacional y el tiempo medio entre fallos de un cable de fibra óptica son muy superiores a los de un cable eléctrico.

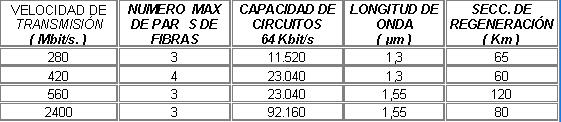

EVOLUCIÓN TECNOLÓGICA DE LOS CABLES SUBMARINOS SISTEMAS DIGITALES POR FIBRA OPTICA CON REPETIDORES

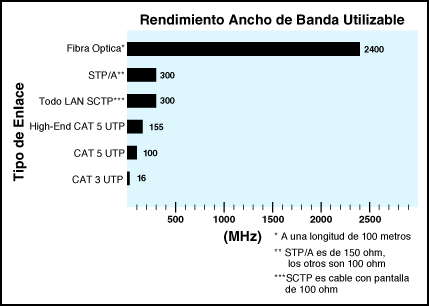

Ver cuadro comparativo de los diferentes tipos de cables
Estructura del cable submarino
El cable submarino se constituye principalmente del núcleo donde se encuentran las fibras ópticas que transmiten la información.
Luego se prosigue con una capa de polietileno la cual actúa como aislante para prevenir la abrasión y la penetración del agua o hidrógeno en las fibras.
Después se tiene un tubo de cobre el cual es utilizado para conducir la corriente eléctrica que alimenta los repetidores o para inyectar corriente de bajo voltaje para monitorear desde las bases el estado de los sistemas y localizar cables rotos.
También tiene una capa de alambre de acero el cual forma una especie de armazón que le da mayor resistencia a las quebraduras producidas por la pesca de arrastre, la presión del agua y las mordidas de tiburones.
Al final se cubre el cable con otra capa de polietileno impermeabilizante.
De acuerdo a las condiciones ambientales a la que se someterá el cable estos presentan mayores o menores niveles de protección por lo que se tienen diferentes tipos de cable submarino a lo largo de una misma trayectoria.
Se destacan dos tipos principales de cable submarino:
* El cable armado que se usa para el cableado de poca profundidad(de 0 hasta 1500 metros) y tiene niveles altos de protección ya que a estas profundidades es donde están los principales factores de riesgo de los cables submarinos como lo son: la pesca de arrastre y los tiburones.
* El cable ligero se usa para las grandes profundidades (0 a 7000 metros) y esta menos protegido que el cable armado.
Para que un tramo de cable submarino lleve satisfactoriamente la información de un extremo a otro se necesitan de varios elementos distintos a los que se necesitan en las redes terrestres. A continuación se presentan estos elementos.
Repetidores:
Permiten la amplificación de la señal para evitar la atenuación de la misma. Son alimentados a través del tubo de cobre del cable y el circuito se cierra usando la tierra oceánica.

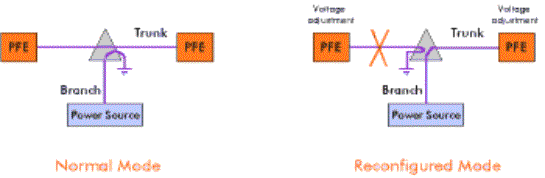

Branch Unit (Unidad de derivación):
Su principal función es derivar cable de fibra óptica desde el trunk o tramo principal hacia los branch o ramales. La siguiente figura ilustra esta función del branch unit, el cable principal o trunk esta conformado por cuatro pares de fibra óptica y a través del branch unit un par de fibra es desviado desde el tramo principal hasta uno de los puntos destino de la información que viaja por el cable submarino. Este desvío de la fibra es la rama que luego se incorpora nuevamente al trunk por medio de otro branch unit.
Es un sistema de conmutación de energía que permite reconfigurar la alimentación de los repetidores en caso de roturas en los cables o de fallas de alimentación.
Por último suministra la tierra oceánica de los ramales.
Cajas de empalme:
Permite unir diferentes cables de fibra (cables con diferentes protecciones) incluyendo el conductor de corriente y la protección. Esto se debe a que como a medida que van cambiando la profundidad y las condiciones ambientales a la que estará expuesto el cable se hace necesario distintos niveles de protección en el cable por lo cual la caja de empalme hace la transición entre un tipo de cable y otro.
El cable puede ser de cobre o de fibra óptica.
A continuación se presenta un esquema que contiene todos los elementos de un sistema de cable submarino:
Capítulo 3
Instalación del cable submarino
Tender un cable submarino es tan complicado como poner un satélite en órbita.
El cable y los repetidores son muy caros, el tendido lo realizan barcos especiales en una operación controlada al centrímetro por computador.
El cable es almacenado y probado en grandes tanques cilíndricos situados en las fábricas, antes de ser cargado a bordo del barco de tendido de cable.

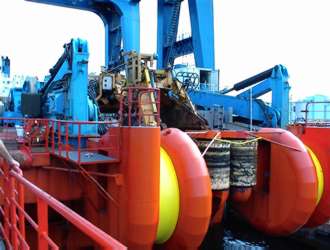

Dentro del barco de tendido
Es necesario tener una estación terminal que es la que controla las operaciones y en donde se encuentra el equipo alimentador. También hay que construir diferentes estaciones terrestre entre los lugares que se van a conectar, estás se llaman estaciones de amarre.
Estación de amarre Dentro de la estación
El tendido físico del cable es bastante complejo. Los problemas de encauzamiento se pueden minimizar con el empleo de barcos especializados que llevan a cabo una investigación geofísica y geotécnica de la ruta propuesta y, si se localizan obstáculos, trabajan para encontrar las mejores alternativas.
La ruta definida se debe ejecutar con una precisión de alrededor de 100 metros, incluso cuando el cable se tiende a profundidades de hasta 8000 metros.

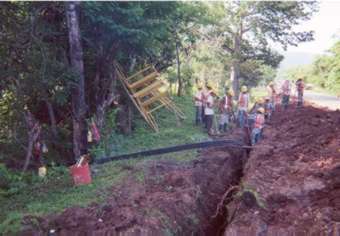

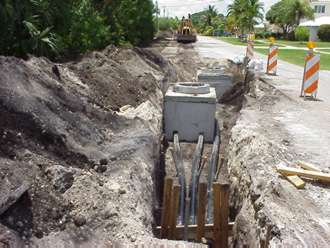

Se hace necesario conectar la estación terminal con la playa, entonces existe una parte del cableado que va en forma terrestre.

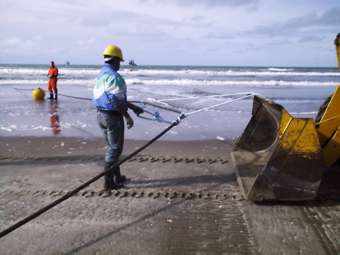

Las operaciones marinas comienzan situando el cable a flote desde el barco de cableado hasta la posición de tierra.

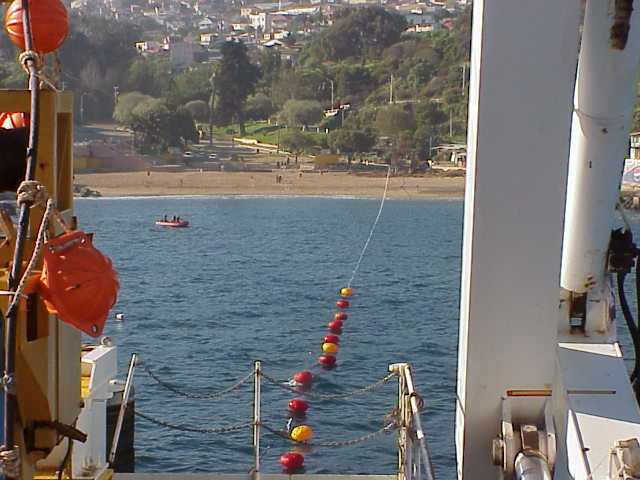

Una vez que el extremo del cable está asegurado en la orilla, las bolsas de flotación se retiran permitiendo al cable asentarse en el mar.

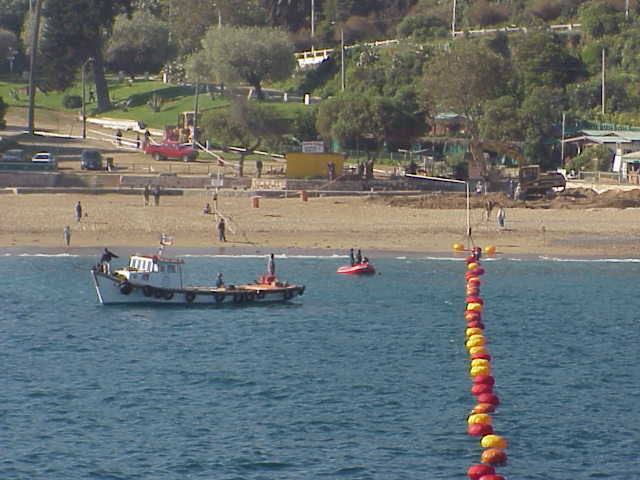

Tendido de cable en Valparaíso
El barco de cableado sigue entonces su ruta predeterminada: o con el cable enterrado en el lecho marino –lo que ayuda a prevenir peligros de rastreadores o anclas de barcos –o bien, tendido en la superficie, conforme sea requerido.
Los ajustes para tensar el cable y para posicionar el barco se hacen de forma continuada para asegurar la conformidad con la ruta del cable. Cuando el cable llega a su punto de tierra de destino, un extremo del mismo –que ha sido previamente instalado y mantenido a flote – se lleva a bordo y se empalma al cable que está siendo tendido.
Los cambios que están produciendo en el negocio del cable submarino también están impactando en el tiempo de instalación del cable: los propietarios actuales de cable buscan un despliegue rápido para poder recoger el retorno de su inversión tan pronto como sea posible. Los proyectos que habitualmente duraban cuatro a cinco años, ahora se terminan entre 18 meses y dos años.Además los cables son frágiles. Un fallo en el aislamiento puede inutilizar los repetidores o deteriorar las fibras. Las corrientes submarinas, terremotos, anclas y las redes de arrastre son un peligro constante. Barcos de reparación estan en constante estado de alerta en todo el mundo.
Requisitos básicos de los cables submarinos
- Duplicación de equipos terminales
- Bastidor adicional para tarjetas de repuesto
- Enterramiento del cable submarino siempre que sea posible (típicamente entre -20 m y 900m)
- Utilización de cable protegido (estructura Coaxial) en toda su ruta
- Márgenes para reparaciones en las zonas de aguas profundas
- Láser duplicado en los regeneradores sumergidos
- Sistema automático de supervisión de la planta sumergida
- Garantía revolvente
Tipos de servicio
Tradicionalmente, el sector del cable bajo el mar estaba dominado por un modelo de propiedad de estilo “club”, donde los protagonistas tradicionales – frecuentemente en régimen de monopolio – unieron sus fuerzas para construir redes submarinas, asegurándose de ese modo el acceso a la capacidad y el control de los precios de la misma.
El aumento de nuevos operadores está promoviendo un “modelo de propiedad privada”, en el que las compañías financian la construcción de cables submarinos y luego venden capacidad a quien lo requiera. Mientras que algunos propietarios son nuevas compañías de telecomunicaciones, que utilizarán la capacidad para ellos mismos, otros pertenecen a diferentes sectores empresariales: son, por ejemplo, bancos y compañías de seguros.
Los cambios en la propiedad de los cables submarinos se pueden atribuir al hecho de que la demanda de nuevos servicios y de rápido desarrollo tecnológico hace difícil a las compañías de telecomunicaciones pronosticar sus necesidades de ancho de banda para los próximos años.
Tarifas
En este ejemplo, el circuito comprende el tramo de la estación internacional de Lince (Lima, Perú) hasta la estación de cable submarino ubicada en cada país destino.
Velocidad (Kbps) Tarifa mensual por medio canal (en dòlares)
64 2.231,00
128 4.277,00
256 7.871,00
384 11.074,00
512 14.060,00
768 19.656,00
1024 24.949,00
2048 42.052,00
Alquiler de circuito por velocidad de transmisión y por zona de destino Suscripción mensual
Dòlares (US$)
Hasta 1024 MbpsZona 1 Zona 2 Zona 3 Zona 4 Zona 5
Por 3 años: 19451,09 22529,15 21049,36 29513,64 33739,72
Por 5 años: 21343,41 18427,00 19941,49 27960,29 31963,95
Hasta 2048 Mbps
Zona 1 Zona 2 Zona 3 Zona 4 Zona 5
Por 3 años: 37763,86 32556,07 35283,39 49471,43 56555,28
Por 5 años: 35776,29 30888,32 33283,39 46867,67 53578,68
NOTAS:
Zona 1 : EE.UU, Canadá, Mexico, Puerto Rico.
Zona 2 : Argentina.
Zona 3 : Colombia, Chile, Ecuador, Panamá, Venezuela.
Zona 4 : España, Italia.
Zona 5 : Resto del mundo.
Proveedores
El cableado submarino era un escenario propicio para los monopolios, pero las cosas han cambiado.
Los cables submarinos siempre han sido propiedad de las operadoras dominantes, que hasta hace poco también eran monopolios, estatales o no, y que forman lo que en estos círculos se llama el “club”.
Entre los proveedores figuran:ALCATEL: como líder mundial, con el 35% del mercado de redes submarinas, está involucrado en casi todos los grande proyectos realizados bajo el mar. Hasta 1999, había suministrado más de 230.000 kilómetros de cable submarino.
Ofrece soluciones integradas que integran las redes terrestres con las submarinas y los sistemas de radio con los sistemas de satélite. Además fue el pionero en la tecnología WDM.Entre los contratos relevantes se encuentran:
- 36000 kilómetros de cable SEA ME WE 3 que enlazan Europa, Asia y Australia
- Atlantis2, un cable submarino de 12000 kilómetros que une Sudamérica, África y Europa
- Gemini, un sistema de telecomunicaciones por fibra óptica entre Londres y Nueva York
- Red de Cable China-US, un sistema transpacífico de 30000 kilómetros.FLAG Atlantic: fue creada para construir y operar el primer sistema de cable dual transoceánico del mundo, diseñado para llevar tráfico de voz, datos y video a velocidades de hasta 1,28 terabit por segundo. La construcción del cable tendrá un costo de alrededor de 1000 millones de dólares y Alcatel es el suministrador principal.
CANTV: uno de los proyectos más importantes que ha encarado es el de enlazar 46 ciudades de Venezuela, invirtiendo 300 millones de dólares. Esta red es una de las más amplias de Latinoamérica e incluye 1300 kilómetros de cable submarino(constituido por 24 fibras) y 3000 kilómetros de red terrestre (constituido por una fibra óptica de 36 filamentos). Esta red permite una velocidad de transmisión de 2,5 gigabits.
At&t : American Telephone and telegraph
Capítulo 4
Ventajas del cableado submarino
- Conectividad directa desde el país: esta característica es fundamental pues al tener un punto de aterrizaje en el país, es posible conectarse en forma directa sin depender del uso de las redes de terceros países para el tránsito, lo que implica una mayor calidad y confiabilidad y una mejor coordinación operativa, así como una reducción en los costos de tránsito.
- Enlaces con fibra óptica punto a punto.
- Transmisión de voz, datos e imágenes: cuando se usa cable de fibra óptica tiene la posibilidad de transportar grandes volúmenes de información con gran confiabilidad y alta calidad, para servicios internacionales de voz, datos e imágenes.
- Submarino vs Terrestre-
- Si profundizamos más allá de la cuestión de su complementariedad, encontramos que, en líneas generales, el cableado submarino, a largo plazo, resulta más rentable que el terrestre. Los peligros que acechan a la fibra submarinas tales como la pesca artesanal, el uso de redes ilegales por parte de los pescadores, el ataque de animales marinos -en especial de los escualos- o los conflictivos primeros 1.500 metros de profundidad que coinciden con la zona costera, cada vez son más esporádicos, debido a que los adelantos tecnológicos han reducido las incidencias.
- Para la fibra submarina encontramos barcos cableros que hacen el tendido con rapidez y flexibilidad, frente a la ardua instalación terrestre. La mayor complicación que surge en la extensión de este tipo de redes es, curiosamente, la fase previa, el estudio oceanográfico de los fondos marinos, sobre los que se tenderá el cable, y el trazar la ruta más rentable.
- Con respecto a los permisos legales, tan aparentemente complejos al tener que bregar con diferentes países, la realidad se muestra contradictoria: muchas veces son más estrictos los requisitos impuestos por los ayuntamientos para instalar fibra óptica terrestre en las ciudades que los recogidos en los tratados internacionales, poco desarrollados, o las leyes sobre aguas territoriales que regulan esta cuestión.
- Las redes submarinas ofrecen la solución de alta capacidad y de alta velocidad para soportar la creciente demanda de Internet para capacidades de transmisión.
- Submarino vs Satélite-
- Los satélites pueden estar en todas las partes, llegar a cualquier lugar y alcanzar a cualquier usuario, pero la gran capacidad de las redes de cable submarinas las hace más económicas.
- Los sistemas satelitales, por usar el espectro radioeléctrico, tiene una banda asignada fija que limita el ancho de banda a 575 MHz/antena, en cambio el sistema de cables submarinos de fibra óptica ofrecen anchos de banda elevados de 10Gbps/longitud de onda.
- En la comunicación vía satélite, la señal se tiene que desplazar de ida y vuelta al satélite 72000 Km., lo que introduce un retardo que afecta la transmisión de cierto tipo de protocolos de comunicación, en cambio la por cable submarino por ser un enlace sobre la superficie de la tierra el tiempo de propagación es mínimo.
- Los cables submarinos tienen una vida de mas de 25 años, mientras que los satélites es de 10.
- Funcionan bien independientemente del clima y disturbios magnéticos, mientras que los receptores y transmisores para comunicaciones vía satélite son afectados por el clima, lluvias, tormentas, etc.
- Su tecnología admite reparaciones y mantenimiento, mientras que los satélites normalmente se hace muy complicado.
- Los proyectos de satélites se dirigen al mercado de consumo, mientras que los redes submarinas a las necesidades de los operadores y de los suministradores de servicios. En resumen, los satélites ofrecen pequeñas carreteras que conducen a las superautopistas de la información de las redes submarinas.
Entonces, en la actualidad, la competencia entre diferentes sistemas de comunicación es común, y frente a los satélites, las ventajas son importantes: los riesgos durante la instalación y el mayor tiempo de duración de las redes.
Diferentes Instalaciones
Cable Panamericano
El Proyecto del Cable Submarino Panamericano se inició en mayo de 1994 con la suscripción de un Memorándum de Entendimiento (MOU) entre 15 empresas operadoras de servicios de telecomunicaciones internacionales, dentro de las cuales participaron las Empresas Miembros de ASETA de ese entonces: ENTEL S.A. de Bolivia, TELECOM de Colombia, EMETEL de Ecuador, TELEFONICA de Perú y CANTV de Venezuela.
La idea inicial del proyecto contemplaba un cable por el Océano Pacífico con estaciones terminales en Sudamérica, Centroamérica y Estados Unidos. Esta configuración tuvo que ser modificada para adaptarse a condiciones más favorables de costo y utilización de su capacidad.
La longitud del cable es apróximadamente 7.500 kilómetros y utiliza la más reciente tecnología para transmisión, que corresponde a la Jerarquía Digital Síncrona (SDH), con dos sistemas de 2.5 Gbps. y una vida útil de 25 años.
Los puntos terminales de la nueva configuración están ubicados en Chile, Perú, Ecuador, Colombia, Panamá, Venezuela, Aruba y Estados Unidos. Las estaciones terminales del cable en los países del Grupo Andino se instalaron en Lurín - Perú, Punta Carnero - Ecuador, Barranquilla - Colombia y Punto Fijo - Venezuela. El cruce por Panamá incluye un tramo terrestre de 80 Kms. aproximadamente.
El costo del proyecto fue del orden de US$300 millones. La Unidad Mínima de Inversión (MIU), referida a su capacidad de transmisión, es de 2 Mbps, que puede oscilar entre US$50.000 y US$900.000, dependiendo de la distancia.
Los países que no cuenten con estaciones terminales del Cable Panamericano, pueden acceder a éste por medio de interconexiones digitales de otros sistemas- Por ejemplo, Bolivia puede acceder a través de las interconexiones digitales terrestres de fibra óptica con Perú y Chile; Argentina a través de su fibra óptica con Chile; Brasil por la interconexión con el cable submarino Américas I; los países Centroamericanos utilizando la red digital que los unirá con Panamá; México por la interconexión con el cable submarino Columbus II; los países Europeos y Asiáticos a través de los cables submarinos que unen a América con esos continentes.
Cable submarino Maya 1
Es un proyecto de tipo Consorcio que conecta a La Florida (EE.UU.) con Tolú (Colombia), pasando por Cancún (México), Puerto Cortés (Honduras), Gran Caymán (IslasCaymán), Puerto Limón (Costa Rica) y Colón (Panamá).
El ICE firmó en julio de 1997 el Memorándum de Entendimiento (MOU), conjuntamente con otras 10 compañías de telecomunicaciones Internacionales (AT&T, MCI, SPRINT, Trescom, Telmex, FranceTelecom, Hondutel, Cable & Wireless (Cayman Islands), Cable & Wireless (Panamá) y Telecom(Colombia), para así realizar la primera fase del proyecto (factibilidad, planificación y diseño del proyecto)
El ICE adquirió en este cable una capacidad inicial de 150 sistemas de 2 Mbps, sin embargo, esta capacidad puede incrementarse fácilmente en el futuro cercano mediante una ampliación de la capacidad instalada del cable.Para conectarse desde San José al punto de aterrizaje en PuertoLimón, se construyó un enlace de fibra óptica, el cual consiste en un anillo autoprotegido con una capacidad de 2.5 Gbps, lo cual permitirá ofrecer un acceso al de una alta calidad y confiabilidad.Cable de EMERGIA
Es una red abierta y "seamless", que proporcionará acceso engran ancho de banda a las principales ciudades de las América a través de un sistema de cable submarino interconectado por dos segmentos terrestres de fibra óptica.
Se Interconectará con todos los sistemas de cable existentes en la región (PanAm, AmericasII, Atlantis II, Columbus III, etc.). Tendrá 25.000 km de longitud, con capacidad desde 40 Gbps a 1.92 Tbps.Cable de América I y América II
El Américas I y el Américas II se encargan de la comunicación con Norteamérica y Centroamèrica.
El Américas I es el primer cable submarino de fibra óptica que se tendió en Venezuela en el año de 1994. Tiene una extensión de 1519 Km y capacidad de transmisión de 560 Mbps en dos pares de fibra.
El Américas II tiene 9000 Km de extensión y cuatro pares de fibra de 2.5 Gbps. Su tecnología de transmisión es una de las más recientes y se basa en multiplexar la información por longitud de onda o WDM (wavelength division multiplexing).Una alternativa más
La aparición del cable submarino no viene a provocar un desplazamiento de las redes terrestres, en realidad no son sistemas alternativos sino complementarios. Cuando se pone una red por tierra es porque se trata de conectar dos ciudades sin que haya agua de por medio; y cuando hay que unir continentes, la solución es extender el cable por mar. Por otra parte, las redes submarinas necesitan conectarse a las infraestructuras terrestres cuando llegan a la costa.
Además, la demanda de capacidad está llevando a la integración de los sistemas de cable submarino con las redes de telecomunicaciones terrestres. El objetivo es ofrecer verdaderas comunicaciones de ciudad-a-ciudad, yendo más allá de una mera transmisión de costa-a-costa.
Las diferencias entre un tipo de red y otra son mínimas, ambas son filamentos que transmiten ondas lumínicas, prácticamente idénticas. Las divergencias están en el material que reviste la fibra óptica y en los equipos auxiliares que gobiernan el sistema de cables. Con respecto a estos últimos, la fibra submarina necesita disponer de repetidores cada 400 kilómetros, mientras que en la terrestre esta distancia se reduce a 80 o 100 kilómetros.
Distinto sería el análisis si comparamos las redes submarinas con la transmisión de datos vía satélite. En este caso, sí podemos ver ambos métodos como alternativos, aunque hoy por hoy, la primera resulta más segura y con menos índice de fallos de transmisión.
Futuro
En muy poco tiempo el tráfico internacional ha evolucionado de un tráfico convencional de voz en su mayoría a uno masivo de datos. Se estima que el tráfico de datos, que hasta ahora suponía una pequeña parte del tráfico internacional, superará el volumen previo conforme se amplíe la capacidad de los nuevos sistemas.
Independientemente de la presión que puedan ejercer las trabas físicas que rodean las redes submarinas, el avance tecnológico corre paralelamente y a una velocidad vertiginosa. No sólo los barcos cableros actúan con mayor celeridad y los materiales que recubren la fibra son de mejor calidad, sino que la fibra cada vez transmite con mayor ancho de banda. En los últimos años, no deja de hablarse de la tecnología DWDM (Dense-Wave Division Multiplexing o Multiplexado por División de Longitud de Onda Densa) de transmisión de voz, que multiplica el ancho de banda y aumenta el espectro luminoso consiguiendo que la velocidad alcanzada llegue hasta 40 Gbps por segundo.
La liberalización del mercado de las telecomunicaciones, así como la utilización a escala mundial de aplicaciones consumidoras de gran ancho de banda, como es el caso de Internet, el comercio electrónico, las intranets corporativas y las videoconferencias, y aplicaciones futuras como la "telepresencia", son los principales factores que determinan una "Nueva Era de las Telecomunicaciones".
Para poder satisfacer la gran demanda últimamente en el cableado submarino se utiliza la fibra óptica por que es una tecnología que tiene múltiples ventajas con respecto a otros medios como la transmisión vía satélite o por cable de cobre. Entre sus beneficios se incluye la posibilidad de transmitir con mejor calidad video, voz y datos a alta velocidad. Además se eliminan los ruidos e interferencias, con mayor seguridad de la comunicación y una vida útil de los sistemas de 25 años.
Para entender el potencial de la fibra óptica para la industria del internet, bastaría un solo cable de fibra óptica (que puede estar compuesto de unos 10 hilillos con un diámetro total de 8 a 10 milímetros) para transmitir todo el contenido de los 4 millones de libros de la Biblioteca del Congreso de Washington en menos de un minuto. Con un modem de 56 K y conección común, se tardaría 81 años. Además, es más económica que la comunicación vía satélite y más rápida.
Capítulo 5
Conclusión y fuentes de Información
Desde que Internet irrumpió masivamente en todo el mundo y los portales surgen de la nada, la demanda de transmisión de datos ha sido tan alta que los sistemas están continuamente adaptándose para ofrecer mayor capacidad. Si hace tan sólo unos años se hablaba de Megabit y se mencionaba la aparición de Gigabits, hoy ya estamos familiarizándonos con los Terabits y los Hexabits, y los más osados ya piensan en Petabits y Yutabits.
Dado el potencial de las redes submarinas para cumplir con el aumento de la demanda global de capacidad de red, su futuro es brillante. Es sólo cuestión de tiempo, mientras los océanos seguirán en el mismo sitio esperando nuevas redes, ya que son un medio que contribuyen efectivamente a la conformaciòn de las "autopistas" de la informaciòn, a los procesos de integraciòn y al desarrollo de los diferentes paìses involucrados.
Fuentes de información:
www.e-mergia.com/es/noticia20.htm
es.gsmbox.com/news/mobile_news/all/14038.gsmbox
