INTRODUCCIÓN
GRÁFICOS Y TABLAS DINÁMICAS
Parte I: Gráficos con : Excel y OpenOffice
Al intentar realizar un gráfico
nos enfrentamos a los siguientes dilemas:
A) Qué es lo que quiero mostrar con el gráfico.
B) Con qué elementos dispongo para la realización del gráfico.
Para resolver el primer dilema debes tener presente que un gráfico permite formarnos una impresión inmediata acerca del comportamiento de las variables estudiadas, destacándose sus características más relevantes. Debido a lo anterior se disponen de diferentes tipos de gráficos. Cada tipo es más propicio para ciertas circunstancias según el tipo de datos y variables definidas.
A continuación algunos de los tipos más usados.
a) Histogramas
Es un gráfico de barras, formado por rectángulos con base igual
a la amplitud de cada intervalo y cuyas alturas corresponden a las frecuencias
alcanzadas por dichos intervalos.

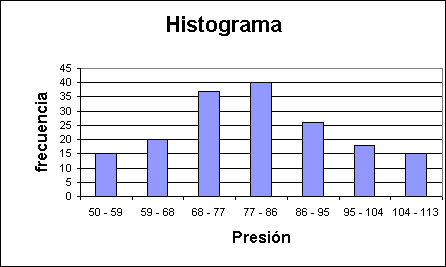

Ejemplo 1
 |
Los intervalos tienen una amplitud (9) que se
calcula como: |
Se conviene que cada intervalo contiene a todos los mayores o iguales que el límite inferior (Li–1) y menores que el límite superior (Li).
Xmáx – Xmin = rango(X)
b) Polígono de frecuencias
Se obtiene al unir los puntos de abscisa las marcas de clase de un intervalo
y ordenada la frecuencia de ese intervalo.

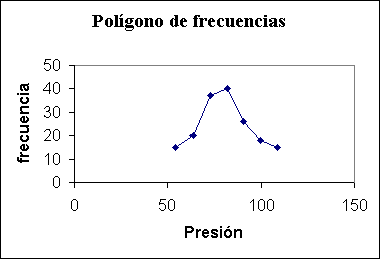

Ejemplo 2
 |
 |
c) Gráfico de Sectores
Circulares (Tortas)
Visualiza la tabla de frecuencias porcentuales de una variable aleatoria, de
modo que cada sector circular coincide con la respectiva frecuencia. Se utilizan
para representaciones gráficas de distribuciones porcentuales. El área
total del círculo equivale al 100% (360º en algunos casos), de modo
que a través de este gráfico puede visualizarse el todo en sus
partes componentes.

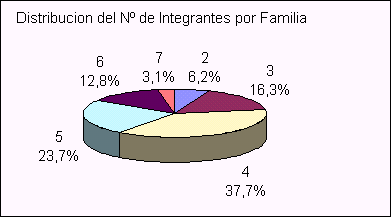

Observe que para los datos de la Tabla 1 una mirada detallada al siguiente gráfico
nos permite obtener rápidas interpretaciones de los datos tabulados.

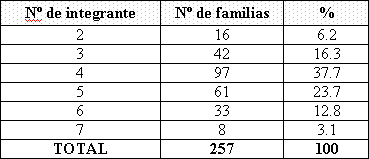

Tabla 1
En asignaturas posteriores en la carrera (por ejemplo, Estadística) se discutirá con más detalle lo referente a lo que se quiere mostrar con el gráfico.
Ahora volvemos al segundo dilema, en esta etapa se supone que tenemos definido lo que se quiere mostrar y queremos construirlo. Se dispone de una gran variedad de programas para estos fines, nosotros por el momento nos limitaremos al caso disponer de los datos en una hoja de Excel.o Calc. Hoy Excel 2010 (version beta) o 2007 a mi juicio ofrecen un servicio para construir gráficos más completo que el de OpenOffice, sin embargo en los laboratorios no podremos utilizarlo. Conviene tener presente que si tenemos claro lo que se desea destacar de los datos con el gráfico, ya sea utilizando Excel o Calc la metodología que emplean ambos programas es la misma. El método que utilizan es un asistente para construir un objeto ( Gráfico) que está conformado por varios elementos( también objetos) cada uno de estos objetos ( Titulo; Tipo de Gráfico, ejes, Area de dibujo, etc.) tiene sus propiedades que el usuario deberá completar a través de un asistente (menú contextual) que le ofrece las propiedades respectivas al objeto y por defecto asume una de ellas.
Conviene tener presente que una vez construido el gráfico este queda VINCULADO a los datos aportados en su construcción, esto implica que los cambios en estos producen cambios en el gráfico y viceversa ( no recomendable ¡ !), aún si estos se incrustan con esta propiedad (vinculados) en algún otro documento o presentación.

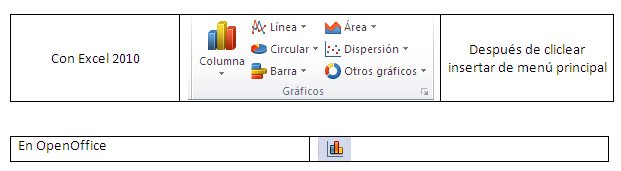

Excel o Calc nos ofrece un asistente para construir un gráfico paso a paso. Los iconos son:
En Excel Ud. tiene inmediatamente el menú para elegir el tipo de gráfico ( los de uso frecuente) y otros con la opción gráficos y una vez elegido asume del rango de datos previamente indicado las series respectivas mostrando el gráfico y en la barra de herramientas los iconos para precisar los detalles de los diferentes objetos del gráfico. La figura siguiente corresponde a la barra de herramientas una vez elejido un gráfico de barras.
De acuerdo a lo que se desea mostrar con el gráfico se sigue construyendo el gráfico.

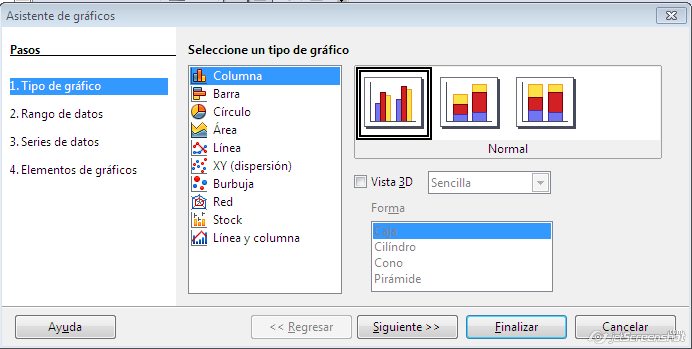

En el caso de Calc, al cliclear el icono de gráfico nos muestra el siguiente menu:
Se elije el gráfico y se deben completar los 4 pasos ( ver lado izquierdo del menu.

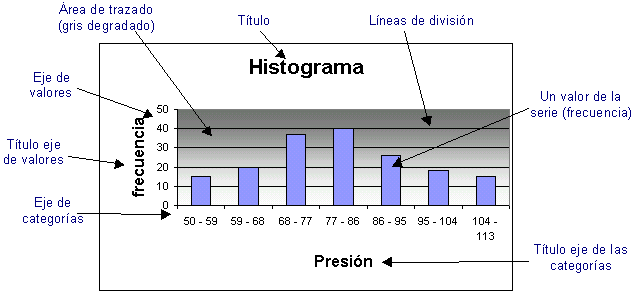

Es importante lo siguiente antes de comenzar a construir un gráfico:
Al ubicar el mouse sobre cada objeto aparece su nombre para identificarlos. Se pueden alterar los atributos (formatos y valores) de cada uno de estos objetos, generalmante haciendo doble clic en ellos o clic con el botón derecho del mouse y eligiendo la opción requerida en el menú contextual.
Para los datos de la Tabla
2, construya cuatro gráficos de distinto tipo (a lo menos dos
de los mostrados anteriormente) y personalice los objetos de cada gráfico.
En la tabla 2, la primera columna corresponde a las calificaciones posibles
y la segunda a la frecuencia de estas calificaciones en un grupo curso.
Tabla 2

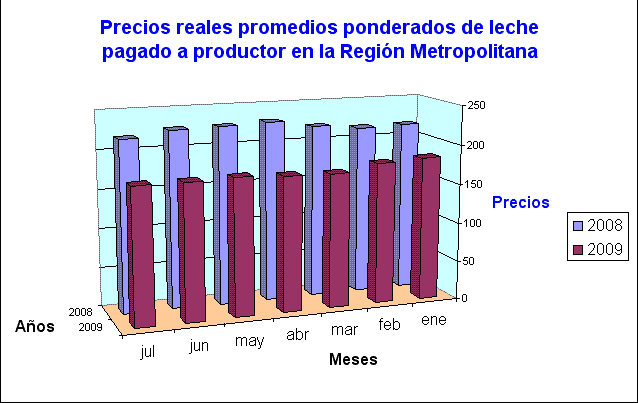

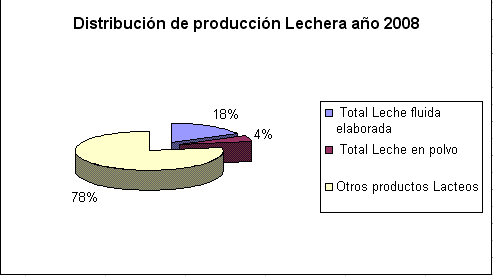

Ud dispone de un archivo excel que contiene los datos de los precios cancelados a los productoresde por el litro de Leche en diferentes regiones(hoja Precio-leche) y datos respecto de la utilización de la producción de leche en el año varios años (hoja dUso-leche). Se pide que Ud. construya gráficos semejantes a los siguientes:
Correlación un caso especial
El siguiente conjunto de datos corresponde al número de horas de estudio versus el resultado en una prueba.
Construye una tabla similar a la anterior en que registres el tiempo dedicado a las evaluaciones de tus asignaturas y la nota obtenida en cada una. A continuación construye un gráfico de dispersión (XY) y discute la correlación obtenida.
Parte II.- Tablas Dinámicas-Semana venidera
aproximado
al entero más próximo
