Notación y convenciones

Líneas Zig-Zag

En numerosas ocasiones los compuestos orgánicos se representan mediante líneas zig-zag que siguen las siguientes reglas:

• Cada extremo y vértice de la línea representa un átomo de C.
• Los hidrógenos se omiten salvo que estén unidos a heteroátomos (átomos que no son ni C ni H).
• Los heteroátomos se representan todos.

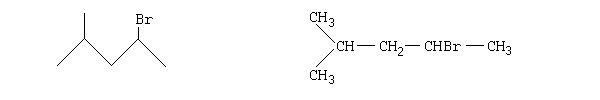

Por ejemplo,las dos representaciones siguientes son equivalentes:

Convenciones

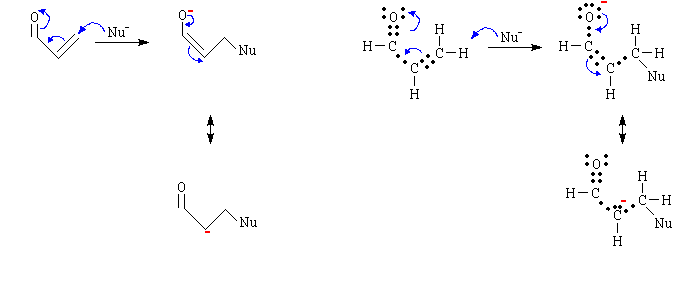

Una flecha azul de este tipo significa el cambio de posición de un par de electrones.Por ejemplo,las dos secuencias siguientes son equivalentes:

Una una flecha azul de este tipo significa el cambio de posición de un solo electrón.Por ejemplo:

Una una flecha bicefálica de este tipo significa formas resonantes.

Dos flechas significan equilibrio reversible al 50 por ciento.

Dos flechas significan equilibrio reversible desplazado hacia la derecha.

Dos flechas significan equilibrio reversible desplazado hacia la izquierda.
